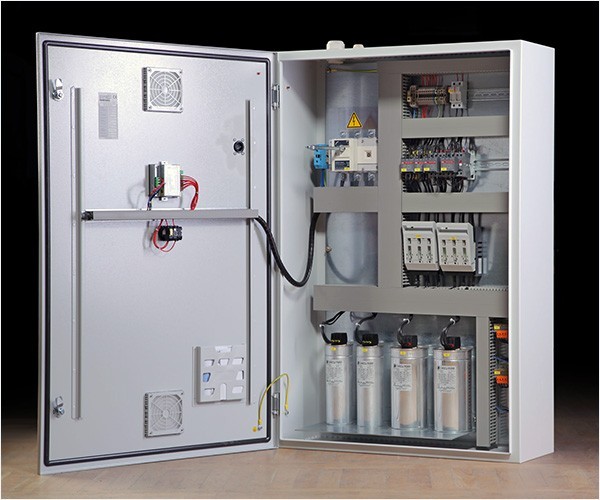

Kompanzasyon Sistemleri

Reaktif güç cezalarını önlemek ve enerji kalitesini artırmak için kompanzasyon panoları, kondansatör bankları ve reaktörlü çözümler kuruyoruz. İşletmenize özel mühendislik ile stabil güç faktörü hedefleriz.

Hizmet Açıklaması

Kapasite Hesabı ve Hedef Cosφ

Kapasite hesabı yük profiliniz, hedef cosφ ve ceza sınırları dikkate alınarak yapılır. Kvar adımları; hassas ve hızlı düzeltme için doğru büyüklükte seçilir. Aşırı/eksik kompanzasyonu önlemek üzere ölçüm verileriyle sahada doğrulama yapılır.

Harmonik Ortamda Tasarım

Reaktörlü (detuned) kondansatör bankları ile rezonans ve aşırı ısınma riski azaltılır. THD ve bireysel harmonik bileşenleri analiz edilir; uygun detuning frekansı ve bileşenler seçilir. Aşırı harmoniklerde aktif/pasif filtre çözümleri değerlendirilir.

Kontrol, Ölçüm ve İzleme

Otomatik kompanzasyon rölesi (PFC) doğru akım/potansiyel algısıyla adımları yönetir. Enerji analizörleri ile cosφ, harmonikler ve olay kayıtları izlenir; raporlar ceza riskini proaktif azaltır. Uzaktan izleme ile arıza ve kondansatör/reaktör sağlığı takip edilir.

Kurulum, Devreye Alma ve Bakım

Pano içi kablo kesitleri, baralar ve korumalar IEC 61439’a göre seçilir. Devreye almada adım testleri, röle kalibrasyonu ve ısıl görüntüleme yapılır. Periyodik bakımda kondansatör ESR/sıcaklık kontrolü, reaktör bağlantıları ve havalandırma gözden geçirilir; raporlanır.

• Otomatik kompanzasyon panoları
• Harmonik filtreleme ve reaktör kullanımı
• Enerji kalitesi analizi ve izleme
• Periyodik bakım ve raporlama

Sık Sorulan Sorular

Reaktif güç cezası nasıl önlenir?
Doğru kapasite ve hızlı anahtarlama ile güç faktörü sınırları içinde tutulur.

Harmoniklerde ne yapılır?
Uygun reaktör ve filtreleme ile sistem korunur.

Çoklu Trafo/Senaryo ve OG/AG Kompanzasyonu

Birden fazla trafo veya jeneratörlü tesislerde kompanzasyon, OG barasında merkezi veya AG tarafında dağıtık yapılabilir. Senaryo; yük profili, harmonik seviyesi ve trafo sayısına göre belirlenir. Trafo değişimlerinde ayar ve kapasite güncellemesi yapılır.

Ölçüm, Analiz ve Raporlama

Kurulum öncesi/sonrası enerji analizörü ile cosφ, THD, gerilim dalgalanması ve dengesizlik ölçülür; öncesi-sonrası raporu ile iyileşme doğrulanır. Uzaktan izleme ile ceza riski yakından takip edilir; bakım planlaması veriyle yapılır.

Bakım, Emniyet ve Yedeklilik

Kondansatör ESR/sıcaklık izlemesi, reaktör bağlantıları ve pano havalandırması düzenli kontrol edilir. Bypass ve adım yedekliliği (spare step) ile süreklilik artırılır. Koruma cihazları seçicilikle ayarlanır; etiketleme ve uyarı işaretleri güncellenir.

Sık Sorulan Sorular (Genişletilmiş)

1) Hedef cosφ ne olmalı?
Ceza sınırlarının üzerinde, genellikle 0.95 ve üzeri; tesis profilinize göre belirlenir.

2) Aşırı/eksik kompanzasyon nasıl önlenir?
Doğru adım büyüklükleri ve hızlı/akıllı röle ayarları ile.

3) Harmonikler varsa ne yapmalı?
Detuned reaktörler ve gerektiğinde aktif/pasif filtreleme uygulanır.

4) OG mi AG mi kompanzasyon?
Yapıya bağlıdır; çok trafolu/dalgalı yüklerde dağıtık AG, merkezi OG alternatifleri değerlendirilir.

5) Kondansatör ömrü?
Sıcaklık, harmonik ve anahtarlama sıklığına bağlı; düzenli kontrol gerekir.

6) Reaktör ısınması normal mi?
Belirli sıcaklık artışı normaldir; aşırı durumlarda detuning/bağlantılar gözden geçirilir.

7) Ölçüm cihazı şart mı?
Enerji analizörü ile izleme ceza riskini azaltır ve bakım planlamasını iyileştirir.

8) Bina otomasyonuna bağlanır mı?
Evet; Modbus/TCP ile değerler izlenebilir/alarmlar oluşturulabilir.

9) Pano yerleşimi?
Havalandırma, erişim ve bakım mesafeleri gözetilir; kablo/bara kesitleri IEC 61439’a göre seçilir.

10) Garanti ve servis?
Üretici garantisi + periyodik bakım; yedek adım ve hızlı müdahale önerilir.
