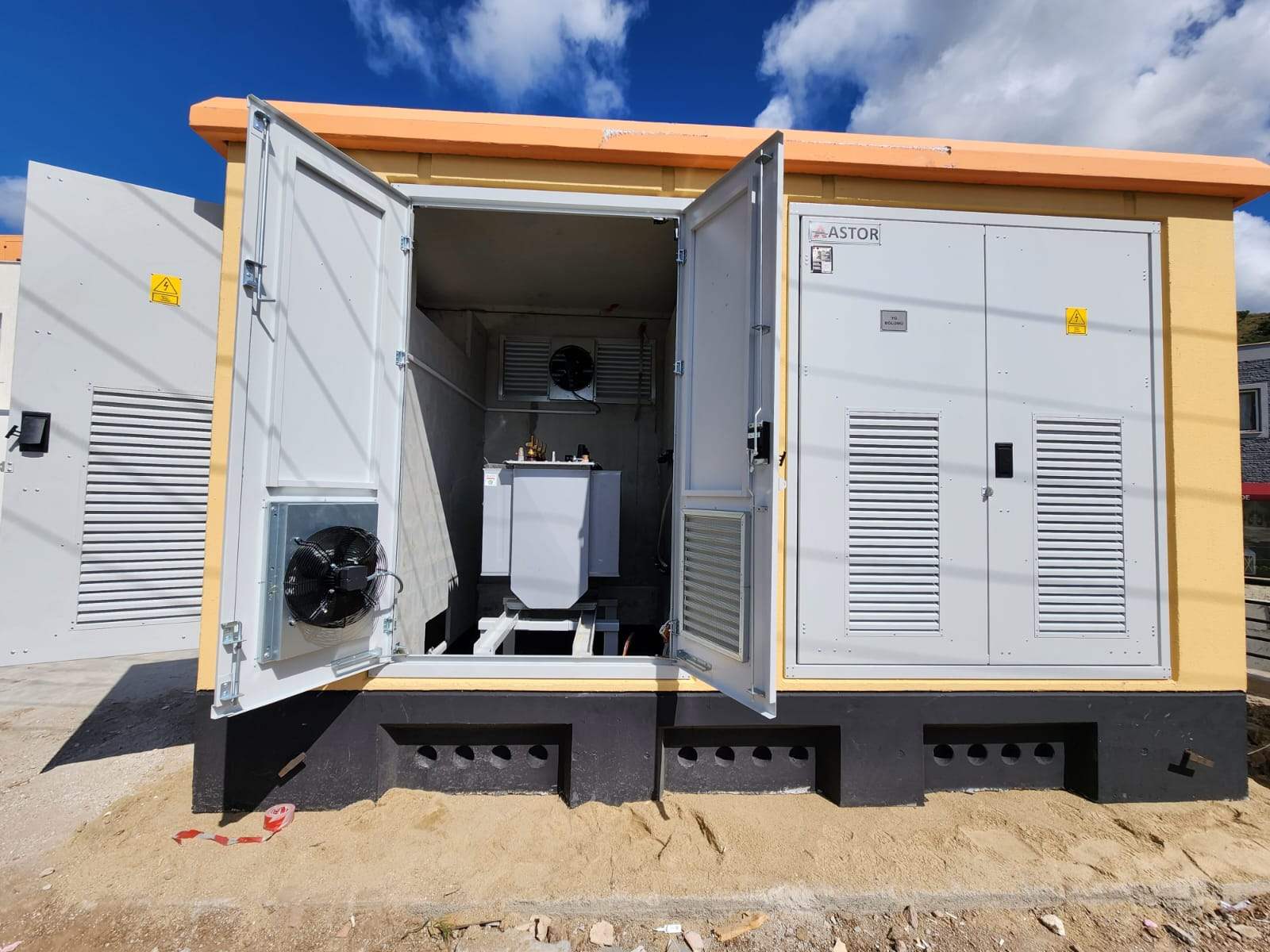

Trafo Sistemleri

Bodrum ve çevresinde orta gerilimden alçak gerilime güvenli, verimli ve mevzuata uygun enerji dönüşümü için trafo (transformatör) çözümleri sunuyoruz. Yeni kurulum, revizyon, bakim, test ve devreye alma süreçlerini anahtar teslim yönetiyoruz.

Hizmet Açıklaması

Bodrum ve çevresinde oteller, siteler, villalar, ticari işletmeler ve endüstriyel tesisler için trafo (transformatör) projelerini anahtar teslim yönetiyoruz. Amacımız yalnızca OG’den (orta gerilim) AG’ye (alçak gerilim) güvenli dönüşüm sağlamak değil; aynı zamanda kayıpları en aza indiren, uzun ömürlü, mevzuata tam uyumlu ve bakım açısından erişilebilir bir enerji altyapısı kurmaktır. Projelerimizde güç analizi, kısa devre hesapları, gerilim düşümü, kablo kesiti ve koruma koordinasyonu gibi mühendislik başlıkları bütüncül olarak ele alınır.

Trafo seçimi; güç gereksinimi (kVA), yük profili, gerilim seviyesi, kısa devre dayanımı, empedans ve gürültü kriterlerine göre yapılır. Kuru tip (Reçineli) trafolar kapalı hacimlerde, yangın güvenliği ve düşük bakım ihtiyaçlarıyla öne çıkarken; yağlı tip trafolar dış ortamda daha yüksek güçlerde ekonomik ve verimli bir alternatif olabilir. Bodrum’un nemli ve tuz yüklü deniz iklimi; korozyon, bağlantı elemanları ve kablo pabuçları için paslanmaz/uygun kaplama seçimlerini gerekli kılar. Bu nedenle konstrüksiyon ve muhafaza malzemeleri; boya kalınlığı, IP/IK sınıfı ve hava sirkülasyonu dikkate alınarak belirlenir.

Mimari ve yerleşim planlarında trafo odası ölçüleri, havalandırma, kablo kanalları, kablo merdivenleri ve personel erişimi titizlikle projelendirilir. Yağlı tip trafolarda yağ toplama çukuru, sızdırmazlık ve yangın güvenlik mesafeleri; kuru tipte ise yeterli hava sirkülasyonu ve toz/nemden korunma önceliklidir. Gürültü hassasiyetinin yüksek olduğu otel ve konut projelerinde düşük gürültülü tasarım, titreşim izolatörleri ve akustik düzenlemeler tercih edilir.

Trafo ile birlikte OG hücreleri (RMU/sf6 veya vakum kesicili şalt), ayırıcı-kesici kombinasyonları, ölçü ve koruma trafoları (CT/VT), parafudr (surge arrester) ve uygun topraklama sistemi tasarlanır. AG tarafında ana dağıtım panosu, kaçak akım/aşırı akım korumaları, baralar ve kablo/kanal güzergâhları IEC standartlarına göre seçilir. Topraklama; adım ve temas gerilimleri gözetilerek (EN 50522) projelendirilir, eş potansiyel baralar ve gerekli bağlantılar yapılır. Nötr-toprak (TN-S/TN-C-S) düzeni yük karakteristiği ve seçilen ekipmanlarla uyumlu olacak şekilde tasarlanır.

Verimliliği yükseltmek ve ısınmayı kontrol etmek için doğru empedans ve kayıp değerlerine sahip trafolar tercih edilir. Soğutma sınıfı (AN/AF), zorunlu ise fan destekli çözümler ve sıcaklık izleme sensörleri ile desteklenir. Vektör grubu (ör. Dyn11), harmonik ve dengesiz yük davranışına göre seçilir. Özellikle asansör, chiller ve değişken hızlı sürücüler gibi non-lineer yüklerin yoğun olduğu tesislerde harmoniklerin etkisi analiz edilir; gerekirse filtreleme ve K-faktör değerlendirmeleri yapılır.

Malzeme seçimi ve montaj sürecinde; kablo kesitleri, kablo uçlarının sıkma torkları, kelepçe aralıkları, bükme yarıçapları ve termik koşullar titizlikle uygulanır. Kısa devre kuvvetlerine dayanım için kablo ve bara destekleri yeterli rijitlikte tasarlanır. Aşırı gerilimlere karşı OG tarafında parafudr ve uygun sigorta/koruma kombinasyonları; AG tarafında ise termo-manyetik korumalar, diferansiyel (artık akım) korumalar ve gerekli seçicilik adımları planlanır. Tüm işçilik sahada kontrol listeleriyle (checklist) doğrulanır.

Mevzuat ve standart uyumunda IEC 60076 (Transformatörler), IEC 62271 (Yüksek gerilim anahtarlama), IEC 61439 (Alçak gerilim panoları) ve ilgili TEDAŞ şartnameleri referans alınır. Proje dosyaları; tek hat şemaları, kablo tabloları, topraklama ve kısa devre hesapları, yerleşim planları ve teknik veri sayfalarını içerir. İş sağlığı ve güvenliği (İSG) kapsamında enerji altında çalışma prosedürleri, kilitleme/etiketleme (LOTO) ve kişisel koruyucu donanım (KKD) kuralları eksiksiz uygulanır.

Devreye alma (commissioning) aşamasında; bakım ve test planına uygun olarak oran (turns ratio) testi, sargı direnci, izolasyon direnci (IR/Megger), gerekiyorsa tan-delta, yağ numunesi ve DGA (Dissolved Gas Analysis) gibi kontroller yapılır. OG tarafında faz sırası ve faz-faz/toprak izolasyon kontrolleri, AG tarafında ise bara sıkılıkları ve fonksiyon testleri gerçekleştirilir. Koruma rölelerinin (aşırı akım, toprak kaçağı, diferansiyel vb.) ayarları kısa devre hesaplarına göre programlanır; sahada primer/sekonder testlerle doğrulanır.

Bakım ve işletme döneminde; periyodik görsel muayene, sıcak nokta tespiti için termal kamera taramaları, bağlantı gevşemelerinin tork kontrolleri, havalandırma ve filtre temizliği, yağlı tip trafolarda yağ seviyesi/kalitesi izlenir. Reaktif güç, güç faktörü ve harmonik değerleri düzenli takip edilerek kompanzasyon ve filtreleme sistemleri gerektiğinde ayarlanır. Anormal ısınma, koku, gürültü veya yağ sızıntısı gibi belirtilerde hızlı müdahale prosedürleri devreye alınır.

Bodrum’un denizel iklim koşulları; tuz, nem ve rüzgâr yükü açısından ekipmanların korunmasını daha kritik hale getirir. Bu nedenle dış ortam kurulumlarında paslanmaz bağlantı elemanları, UV dayanımlı kılıflar, uygun kablo glendi ve su alma riskini azaltan güzergâh çözümleri kullanılır. Gürültü konusunda komşuluk ilişkileri ve konfor beklentileri nedeniyle akustik düzenlemeler ve uygun yerleşim stratejileri proje ilk aşamasından itibaren değerlendirilir.

Sonuç olarak, doğru trafo seçimi ve mühendislik yaklaşımı yalnızca bugünkü ihtiyacı karşılamakla kalmaz; ölçeklenebilir bir enerji mimarisi kurarak gelecekte artabilecek yükleri de güvenle besler. Solare Enerji Mühendislik A.Ş. olarak, keşiften kabul testlerine, bakım-izleme hizmetlerinden mevzuat danışmanlığına kadar uçtan uca yanınızdayız. Ücretsiz keşif ve projelendirme için bizimle iletişime geçebilirsiniz.

Kullanım Alanları

• Oteller ve tatil köyleri
• Siteler ve villalar
• İşletmeler ve endüstriyel tesisler
• Marina ve liman alanları

Avantajlar

• Güvenli ve kesintisiz enerji dönüşümü
• Düşük kayıp ve yüksek verim
• Mevzuata uygunluk ve doğru belgelendirme
• Uçtan uca mühendislik ve 7/24 destek

Sık Sorulan Sorular

Yağlı tip mi kuru tip mi tercih etmeliyim?
Kapalı hacim, yangın güvenliği ve bakım kolaylığı öncelikliyse kuru tip; dış ortam, daha yüksek güç ve maliyet/performans öncelikliyse yağlı tip önerilir. Proje yerleşimi, gürültü ve iklim koşulları da seçimde belirleyicidir.

Trafo gücü nasıl belirlenir?
Yük profili, eşzamanlılık, pik talep ve büyüme senaryoları dikkate alınır. Kısa devre hesapları ve gerilim düşümü ile birlikte empedans ve kayıp değerleri de değerlendirilir.

Vektör grubu neden önemlidir?
Harmonik davranış, faz ilişkileri ve dengesiz yüklerin sisteme etkisi vektör grubuyla yakından ilişkilidir (ör. Dyn11). Doğru seçim, gerilim kalitesi ve sistem kararlılığı sağlar.

Harmonik yüklerimiz var; ne yapmalıyız?
Non-lineer yük yoğunluğunda harmonik analizi yapılır; gerekiyorsa filtreleme ve özel tasarımlar (K-faktör, uygun empedans) uygulanır. Kompanzasyon sistemi harmonik koşullara göre kurgulanır.

Hangi testler devreye almada zorunludur?
Oran (turns ratio), sargı ve izolasyon direnci temel testlerdir. Yağlı tip trafolarda yağ numunesi/DGA, gerekiyorsa tan-delta ve termal kamera kontrolleri yapılır. Koruma röle ayarları sahada doğrulanır.

Bakım periyodu nedir?
İşletme tipine göre değişmekle birlikte yılda en az bir kez genel kontrol ve testler önerilir. Yüksek sıcaklık/nem ve tozlu ortamlar bakım aralığını kısaltabilir.

RMU ve OG hücre tipini nasıl seçeriz?
Besleme sayısı, ring şebeke gereksinimi, kesici/ayırıcı fonksiyonları, koruma ve ölçüm ihtiyacına göre SF6/vakum teknolojileri ve hücre konfigürasyonları belirlenir.

Kısa devre dayanımı ve seçicilik neden kritik?
Kısa devre akımları kablo/bara ve ekipman üzerinde yüksek mekanik/termik zorlanmalar yaratır. Doğru seçicilik tasarımı ve koordinasyon, arızanın sınırlı bir bölgede güvenle kesilmesini sağlar.
